建筑地基基礎工程施工質量驗收標準（GB 50202-2018）——第七章 基坑支護工程
7．1 一般規定
7．1．1 基坑支護結構施工前應對放線尺寸進行校核，施工過程中應根據施工組織設計復核各項施工參數，施工完成后宜在一定養護期后進行質量驗收。
7．1．2 圍護結構施工完成后的質量驗收應在基坑開挖前進行，支錨結構的質量驗收應在對應的分層土方開挖前進行，驗收內容應包括質量和強度檢驗、構件的幾何尺寸、位置偏差及平整度等。
7．1．3 基坑開挖過程中，應根據分區分層開挖情況及時對基坑開挖面的圍護墻表觀質量，支護結構的變形、滲漏水情況以及支撐豎向支承構件的垂直度偏差等項目進行檢查。
7．1．4 除強度或承載力等主控項目外，其他項目應按檢驗批抽取。
7．1．5 基坑支護工程驗收應以保證支護結構安全和周圍環境安全為前提。
7．2 排 樁
7．2．1 灌注樁排樁和截水帷幕施工前，應對原材料進行檢驗。
7．2．2 灌注樁施工前應進行試成孔，試成孔數量應根據工程規模和場地地層特點確定，且不宜少于2個。
7．2．3 灌注樁排樁施工中應加強過程控制，對成孔、鋼筋籠制作與安裝、混凝土灌注等各項技術指標進行檢查驗收。
7．2．4 灌注樁排樁應采用低應變法檢測樁身完整性，檢測樁數不宜少于總樁數的20％，且不得少于5根。采用樁墻合一時，低應變法檢測樁身完整性的檢測數量應為總樁數的100％；采用聲波透射法檢測的灌注樁排樁數量不應低于總樁數的10％，且不應少于3根。當根據低應變法或聲波透射法判定的樁身完整性為Ⅲ類、Ⅳ類時，應采用鉆芯法進行驗證。
7．2．5 灌注樁混凝土強度檢驗的試件應在施工現場隨機抽取。灌注樁每澆筑50m3必須至少留置1組混凝土強度試件，單樁不足50m3的樁，每連續澆筑12h必須至少留置1組混凝土強度試件。有抗?jié)B等級要求的灌注樁尚應留置抗?jié)B等級檢測試件，一個級配不宜少于3組。
7．2．6 灌注樁排樁的質量檢驗應符合表7．2．6的規定。

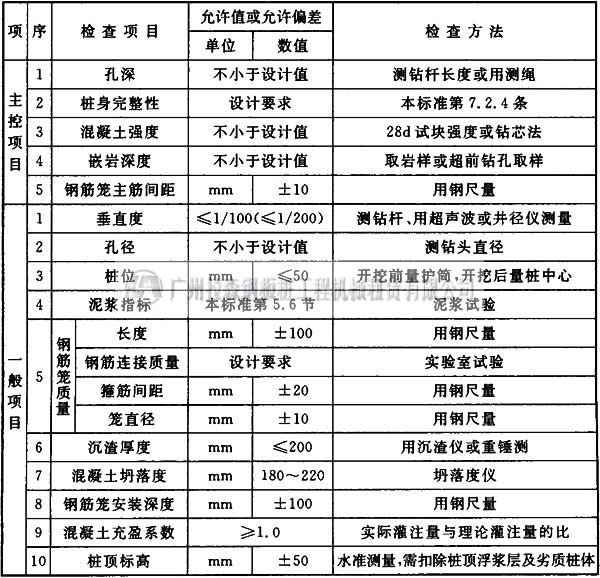

表7．2．6 灌注樁排樁質量檢驗標準
注：垂直度項括號中數值適用于灌注樁排樁采用樁墻合一設計的情況。
7．2．7 基坑開挖前截水帷幕的強度指標應滿足設計要求，強度檢測宜采用鉆芯法。截水帷幕采用單軸水泥土攪拌樁、雙軸水泥土攪拌樁、三軸水泥土攪拌樁、高壓噴射注漿時，取芯數量不宜少于總樁數的1％，且不應少于3根。截水帷幕采用渠式切割水泥土連續墻時，取芯數量宜沿基坑周邊每50延米取1個點，且不應少于3個。
7．2．8 截水帷幕采用單軸水泥土攪拌樁或雙軸水泥土攪拌樁時，質量檢驗應符合表7．2．8的規定。
表7．2．8 單軸與雙軸水泥土攪拌樁截水帷幕質量檢驗標準
7．2．9 截水帷幕采用三軸水泥土攪拌樁時，質量檢驗應符合表7．2．9的規定。

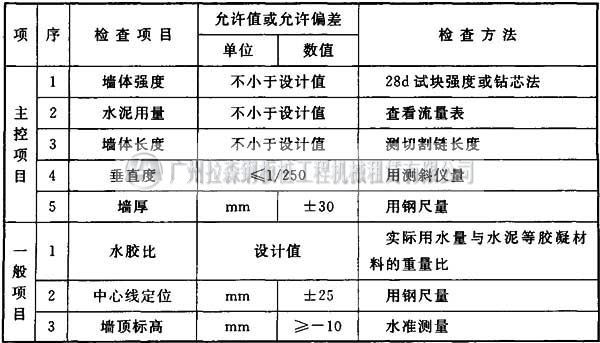

表7．2．9 三軸水泥土攪拌樁截水帷幕質量檢驗標準
7．2．10 截水帷幕采用渠式切割水泥土連續墻時，質量檢驗應符合表7．2．10的規定。
表7．2．10 渠式切割水泥土連續墻截水帷幕質量檢驗標準
7．2．11 截水帷幕采用高壓噴射注漿時，質量檢驗應符合表7．2．11的規定。
表7．2．11 高壓噴射注漿截水帷幕質量檢驗標準
7．3 板樁圍護墻
7．3．1 板樁圍護墻施工前，應對鋼板樁或預制鋼筋混凝土板樁的成品進行外觀檢查。
7．3．2 鋼板樁圍護墻的質量檢驗應符合表7．3．2的規定。

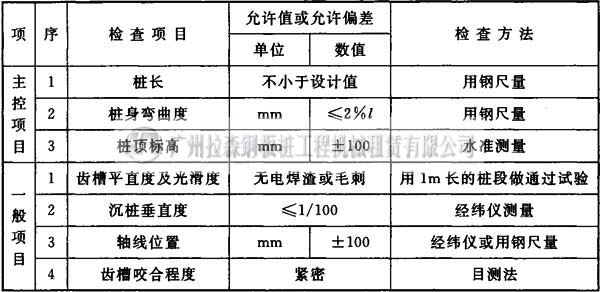

表7．3．2 鋼板樁圍護墻質量檢驗標準
注：l為鋼板樁設計樁長(mm)。
7．3．3 預制混凝土板樁圍護墻的質量檢驗標準應符合表7．3．3的規定。
表7．3．3 預制混凝土板樁圍護墻質量檢驗標準
注：l為預制混凝土板樁設計樁長(mm)。
7．4 咬合樁圍護墻
7．4．1 施工前，應對導墻的質量和鋼套管順直度進行檢查。
7．4．2 施工過程中應對樁成孔質量、鋼筋籠的制作、混凝土的坍落度進行檢查。咬合樁圍護墻施工中的質量檢測要求尚應符合本標準第7．2節的規定。
7．4．3 咬合樁圍護墻質量檢驗標準應符合表7．4．3-1和表7．4．3-2的規定。
表7．4．3-1 單樁混凝土坍落度檢驗次數

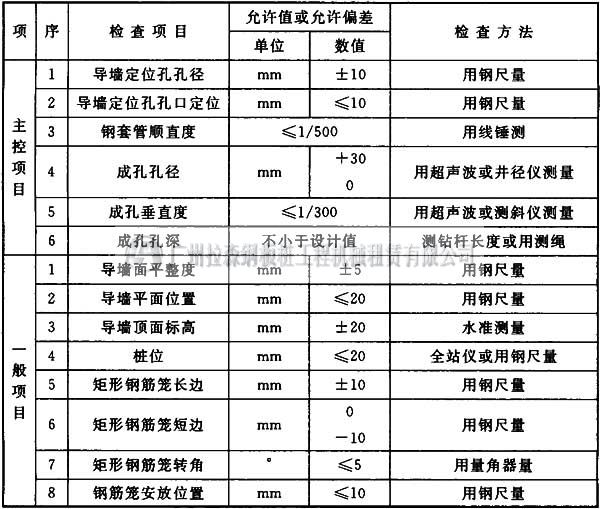

表7．4．3-2 導墻、鋼套管允許偏差
7．5 型鋼水泥土攪拌墻
7．5．1 型鋼水泥土攪拌墻施工前，應對進場的H型鋼進行檢驗。
7．5．2 焊接H型鋼焊縫質量應符合設計要求和國家現行標準《鋼結構焊接規范》GB 50661和《焊接H型鋼》YB 3301的規定。
7．5．3 基坑開挖前應檢驗水泥土樁(墻)體強度，強度指標應符合設計要求。墻體強度宜采用鉆芯法確定，三軸水泥土攪拌樁抽檢數量不應少于總樁數的2％，且不得少于3根；渠式切割水泥土連續墻抽檢數量每50延米不應少于1個取芯點，且不得少于3個。
7．5．4 型鋼水泥土攪拌墻中三軸水泥土攪拌樁和渠式切割水泥土連續墻的質量檢驗應符合本標準第7．2．9條和第7．2．10條的規定，內插型鋼的質量檢驗應符合表7．5．4的規定。
表7．5．4 內插型鋼的質量檢驗標準
注：l為型鋼設計長度。
7．6 土釘墻
7．6．1 土釘墻支護工程施工前應對鋼筋、水泥、砂石、機械設備性能等進行檢驗。
7．6．2 土釘墻支護工程施工過程中應對放坡系數，土釘位置，土釘孔直徑、深度及角度，土釘桿體長度，注漿配比、注漿壓力及注漿量，噴射混凝土面層厚度、強度等進行檢驗。
7．6．3 土釘應進行抗拔承載力檢驗，檢驗數量不宜少于土釘總數的1％，且同一土層中的土釘檢驗數量不應小于3根。
7．6．4 復合土釘墻的質量檢驗應符合下列規定：
1 復合土釘墻中的預應力錨桿，應按本標準第7．11節的相關規定進行抗拔承載力檢驗；
2 復合土釘墻中的水泥土攪拌樁或旋噴樁用作截水帷幕時，應按本標準第7．2節的規定進行質量檢驗。
7．6．5 土釘墻支護質量檢驗應符合表7．6．5的規定。

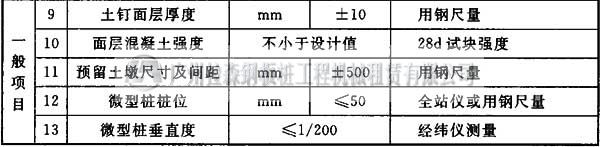

表7．6．5 土釘墻支護質量檢驗標準
注：第12項和第13項的檢測僅適用于微型樁結合土釘?shù)膹?fù)合土釘墻。
7．7 地下連續墻
7．7．1 施工前應對導墻的質量進行檢查。
7．7．2 施工中應定期對泥漿指標、鋼筋籠的制作與安裝、混凝土的坍落度、預制地下連續墻墻段安放質量、預制接頭、墻底注漿、地下連續墻成槽及墻體質量等進行檢驗。
7．7．3 兼作永久結構的地下連續墻，其與地下結構底板、梁及樓板之間連接的預埋鋼筋接駁器應按原材料檢驗要求進行抽樣復驗，取每500套為一個檢驗批，每批應抽查3件，復驗內容為外觀、尺寸、抗拉強度等。
7．7．4 混凝土抗壓強度和抗?jié)B等級應符合設計要求。墻身混凝土抗壓強度試塊每100m3混凝土不應少于1組，且每幅槽段不應少于1組，每組為3件；墻身混凝土抗?jié)B試塊每5幅槽段不應少于1組，每組為6件。作為永久結構的地下連續墻，其抗?jié)B質量標準可按現行國家標準《地下防水工程質量驗收規范》GB 50208的規定執行。
7．7．5 作為永久結構的地下連續墻墻體施工結束后，應采用聲波透射法對墻體質量進行檢驗，同類型槽段的檢驗數量不應少于10％，且不得少于3幅。
7．7．6 地下連續墻的質量檢驗標準應符合表7．7．6-1～表7．7．6-3的規定。

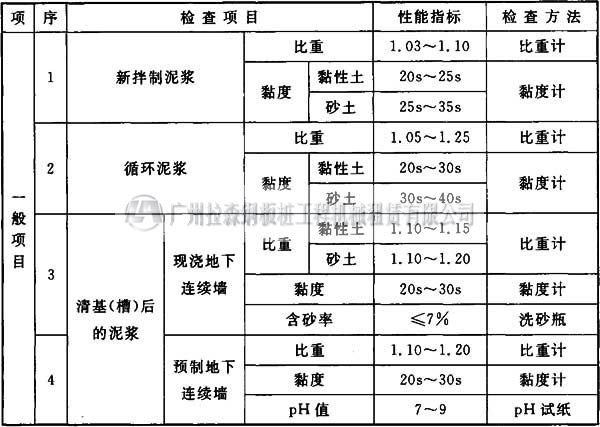

表7．7．6-1 泥漿性能指標
表7．7．6-2 鋼筋籠制作與安裝允許偏差
表7．7．6-3 地下連續墻成槽及墻體允許偏差
7．8 重力式水泥土墻
7．8．1 水泥土攪拌樁施工前應檢查水泥及摻合料的質量、攪拌樁機性能及計量設備完好程度。
7．8．2 水泥土攪拌樁的樁身強度應滿足設計要求，強度檢測宜采用鉆芯法。取芯數量不宜少于總樁數的1％，且不得少于6根。
7．8．3 基坑開挖期間應對開挖面樁身外觀質量以及樁身滲漏水等情況進行質量檢查。
7．8．4 水泥土攪拌樁成樁施工期間和施工完成后質量檢驗應符合表7．8．4的規定。

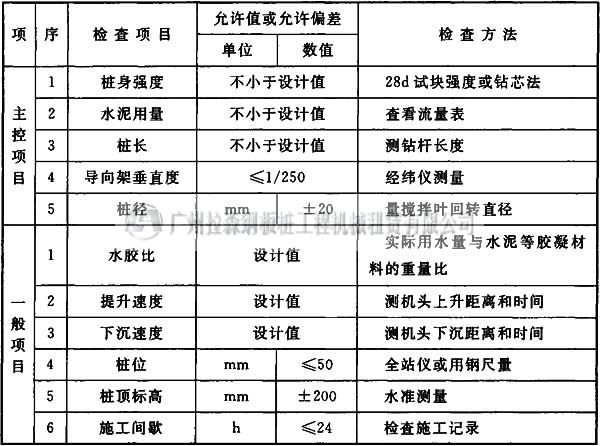

表7．8．4 水泥土攪拌樁的質量檢驗標準
7．9 土體加固
7．9．1 在基坑工程中設置被動區土體加固、封底加固時，土體加固的施工檢驗應符合本節規定。
7．9．2 采用水泥土攪拌樁、高壓噴射注漿等土體加固的樁身強度應滿足設計要求，強度檢測宜采用鉆芯法。取芯數量不宜少于總樁數的0．5％，且不得少于3根。
7．9．3 注漿法加固結束28d后，宜采用靜力觸探、動力觸探、標準貫入等原位測試方法對加固土層進行檢驗。檢驗點的位置應根據注漿加固布置和現場條件確定，每200m2檢測數量不應少于1點，且總數量不應少于5點。
7．9．4 采用水泥土攪拌樁進行土體加固時，其施工質量檢驗應符合本標準表7．8．4的規定。
7．9．5 采用高壓噴射注漿樁進行土體加固時，其施工質量檢驗應符合本標準表7．2．11的規定。
7．9．6 采用注漿法進行土體加固時，其施工質量檢驗應符合本標準表4．7．4的規定。
7．10 內支撐
7．10．1 內支撐施工前，應對放線尺寸、標高進行校核。對混凝土支撐的鋼筋和混凝土、鋼支撐的產品構件和連接構件以及鋼立柱的制作質量等進行檢驗。
7．10．2 施工中應對混凝土支撐下墊層或模板的平整度和標高進行檢驗。
7．10．3 施工結束后，對應的下層土方開挖前應對水平支撐的尺寸、位置、標高、支撐與圍護結構的連接節點、鋼支撐的連接節點和鋼立柱的施工質量進行檢驗。
7．10．4 鋼筋混凝土支撐的質量檢驗應符合表7．10．4的規定。
表7．10．4 鋼筋混凝土支撐質量檢驗標準
7．10．5 鋼支撐的質量檢驗應符合表7．10．5的規定。

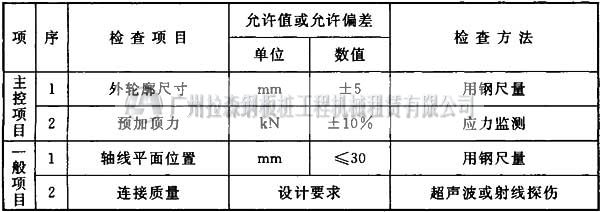

表7．10．5 鋼支撐質量檢驗標準
7．10．6 立柱樁的質量檢驗應符合本標準第5章的有關規定。鋼立柱的質量檢驗應符合表7．10．6的規定。

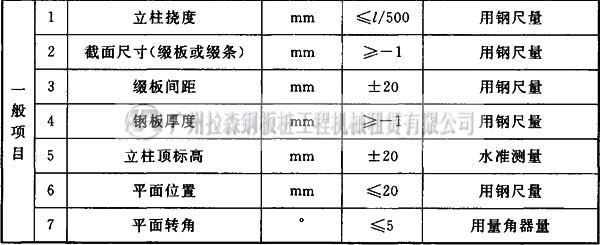

表7．10．6 鋼立柱的質量檢驗標準
注：l為型鋼長度。
7．11 錨 桿
7．11．1 錨桿施工前應對鋼絞線、錨具、水泥、機械設備等進行檢驗。
7．11．2 錨桿施工中應對錨桿位置，鉆孔直徑、長度及角度，錨桿桿體長度，注漿配比、注漿壓力及注漿量等進行檢驗。
7．11．3 錨桿應進行抗拔承載力檢驗，檢驗數量不宜少于錨桿總數的5％，且同一土層中的錨桿檢驗數量不應少于3根。
7．11．4 錨桿質量檢驗應符合表7．11．4的規定。
表7．11．4 錨桿質量檢驗標準
7．12 與主體結構相結合的基坑支護
7．12．1 與主體結構外墻相結合的灌注排樁圍護墻、咬合樁圍護墻和地下連續墻的質量檢驗應按本標準第7．2節、第7．4節和第7．7節的規定執行。
7．12．2 結構水平構件施工應與設計工況一致，施工質量檢驗應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204和《鋼結構工程施工質量驗收規范》GB 50205的規定。
7．12．3 支承樁施工結束后，應采用聲波透射法、鉆芯法或低應變法進行樁身完整性檢驗，以上三種方法的檢驗總數量不應少于總樁數的10％，且不應少于10根。
7．12．4 鋼管混凝土支承柱在基坑開挖后應采用低應變法檢驗柱體質量，檢驗數量應為100％。當發現立柱有缺陷時，應采用聲波透射法或鉆芯法進行驗證。
7．12．5 豎向支承樁柱除應符合本標準第7．10節的規定外，尚應符合表7．12．5的規定。
表7．12．5 豎向支承樁柱的質量檢驗標準
