建筑深基坑工程施工安全技術規范（JGJ 311-2013）——第7章 地下水與地表水控制
7 地下水與地表水控制
7．1 一般規定
7．1．1 地下水和地表水控制應根據設計文件、基坑開挖場地工程地質、水文地質條件及基坑周邊環境條件編制施工組織設計或施工方案。
7．1．2 降排水施工方案應包含各種泵的揚程、功率，排水管路尺寸、材料、路線，水箱位置、尺寸，電力配置等。降排水系統應保證水流排入市政管網或排水渠道，應采取措施防止抽排出的水倒灌流入基坑。
7．1．3 當采用設計的降水方法不滿足設計要求時，或基坑內坡道或通道等無法按降水設計方案實施時，應反饋設計單位調整設計，制定補救措施。
7．1．4 當基坑內出現臨時局部深挖時，可采取集水明排、盲溝等技術措施，并應與整體降水系統有效結合。
7．1．5 抽水應采取措施控制出水含砂量。含砂量控制，應滿足設計要求，并應滿足有關規范要求。
7．1．6 當支護結構或地基處理施工時，應采取措施防止打樁、注漿等施工行為造成管井、點井的失效。
7．1．7 當坑底下部的承壓水影響到基坑安全時，應采取坑底土體加固或降低承壓水頭等治理措施。
7．1．8 應進行中長期天氣預報資料收集，編制晴雨表，根據天氣預報實時調整施工進度。降雨前應對已開挖未進行支護的側壁采用覆蓋措施，并應配備設備及時排除基坑內積水。
7．1．9 當因地下水或地表水控制原因引起基坑周邊建(構)筑物或地下管線產生超限沉降時，應查找原因并采取有效控制措施。
7．1．10 基坑降水期間應根據施工組織設計配備發電機組，并應進行相應的供電切換演練。
7．1．11 井點的拔除或封井方案應滿足設計要求，并應在施工組織設計中體現。
7．1．12 在粉性土及砂土中施工水泥土截水帷幕，宜采用適合的添加劑，降低截水帷幕滲透系數，并應對帷幕滲透系數進行檢驗，當檢驗結果不滿足設計要求時，應進行設計復核。
7．1．13 截水帷幕與灌注樁間不應存在間隙，當環境保護設計要求較高時，應在灌注樁與截水帷幕之間采取注漿加固等措施。
7．1．14 所有運行系統的電力電纜的拆接必須由專業人員負責，井管、水泵的安裝應采用起重設備。
7．2 排水與降水
7．2．1 排水溝和集水井宜布置于地下結構外側，距坡腳不宜小于0．5m。單級放坡基坑的降水井宜設置在坡頂，多級放坡基坑的降水井宜設置于坡頂、放坡平臺。
7．2．2 排水溝、集水井設計應符合下列規定：
1 排水溝深度、寬度、坡度應根據基坑涌水量計算確定，排水溝底寬不宜小于300mm。
2 集水井大小和數量應根據基坑涌水量和滲漏水量、積水水量確定，且直徑(或?qū)挾?不宜小于0．6m，底面應比排水溝溝底深0．5m，間距不宜大于30m。集水井壁應有防護結構，并應設置碎石濾水層、泵端紗網。
3 當基坑開挖深度超過地下水位后，排水溝與集水井的深度應隨開挖深度加深，并應及時將集水井中的水排出基坑。
7．2．3 排水溝或集水井的排水量計算應滿足下式要求：
V≥1．5Q (7．2．3)
式中：V——排水量(m3/d)；
Q——基坑涌水量(m3/d)，按降水設計計算或根據工程經驗確定。
7．2．4 當降水管井采用鉆、沖孔法施工時，應符合下列規定：
1 應采取措施防止機具突然傾倒或鉆具下落造成人員傷亡或設備損壞。
2 施工前先查明井位附近地下構筑物及地下電纜、水、煤氣管道的情況，并應采取相應防護措施。
3 鉆機轉動部分應有安全防護裝置。
4 在架空輸電線附近施工，應按安全操作規程的有關規定進行，鉆架與高壓線之間應有可靠的安全距離。
5 夜間施工應有足夠的照明設備，對鉆機操作臺、傳動及轉盤等危險部位和主要通道不應留有黑影。
7．2．5 降水系統運行應符合下列規定：
1 降水系統應進行試運行，試運行之前應測定各井口和地面標高、靜止水位，檢查抽水設備、抽水與排水系統；試運行抽水控制時間為1d，并應檢查出水質量和出水量。
2 輕型井點降水系統運行應符合下列規定：
1)總管與真空泵接好后應開動真空泵開始試抽水，檢查泵的工作狀態；
2)真空泵的真空度應達到0．08MPa及以上；
3)正式抽水宜在預抽水15d后進行；
4)應及時作好降水記錄。
3 管井降水抽水運行應符合下列規定：
1)正式抽水宜在預抽水3d后進行；
2)坑內降水井宜在基坑開挖20d前開始運行；
3)應加蓋保護深井井口；車輛行駛道路上的降水井，應加蓋市政承重井蓋，排水通道宜采用暗溝或暗管。
4 真空降水管井抽水運行應符合下列規定：
1)井點使用時抽水應連續，不得停泵，并應配備能自動切換的電源；
2)當降水過程中出現長時間抽渾水或出現清后又渾情況時，應立即檢查糾正；
3)應采取措施防止漏氣，真空度應控制在-0．03MPa～-0．06MPa；當真空度達不到要求時，應檢查管道漏氣情況并及時修復；
4)當井點管淤塞太多，嚴重影響降水效果時，應逐個用高壓水反復沖洗井點管或拔出重新埋設；
5)應根據工程經驗和運行條件、泵的質量情況等配備一定數量的備用射流泵；對使用的射流泵應進行日常保養與檢查，發現不正常應及時更換。
7．2．6 降水運行階段應有專人值班，應對降排水系統進行定期或不定期巡察，防止停電或其他因素影響降排水系統正常運行。
7．2．7 降水井隨基坑開挖深度需切除時，對繼續運行的降水井應去除井管四周地面下1m的濾料層，并應采用黏土封井后再運行。
7．3 截水帷幕
7．3．1 水泥土截水帷幕施工應符合下列規定：
1 應保證施工樁徑，并確保相鄰樁搭接要求，當采用高壓噴射注漿法作為局部截水帷幕時，應采用復噴工藝，噴漿下沉或提升速度不應大于100mm/min。
2 應采取措施減少二重管、三重管高壓噴射注漿施工對基坑周圍建筑物及管線沉降變形的影響，必要時應調整帷幕樁墻設計。
7．3．2 注漿法帷幕施工應符合下列規定：
1 注漿帷幕施工前應進行現場注漿試驗，試驗孔的布置應選取具代表性的地段，并應在土層中采用鉆孔取芯結合注水試驗檢驗截水防滲效果。
2 注漿管上拔時宜采用拔管機。
3 當土層存在動水或土層較軟弱時，可采用雙液注漿法來控制漿液的滲流范圍，兩種漿液混合后在管內的時間應小于漿液的凝固時間。
7．3．3 三軸水泥土攪拌樁截水帷幕施工應符合下列規定：
1 應采用套接孔法施工，相鄰樁的搭接時間間隔不宜大于24h。
2 當帷幕墻前設置混凝土排樁時，宜先施工截水帷幕，后施工灌注排樁。
3 當采用多排三軸水泥土攪拌樁內套擋土樁墻方案時，應控制三軸攪拌樁施工對基坑周邊環境的影響。
7．3．4 鋼板樁截水帷幕施工應符合下列規定：
1 應評估鋼板樁施工對周圍環境的影響。
2 在拔除鋼板樁前應先用振動錘振動鋼板樁，拔除后的樁孔應采用注漿回填。
3 鋼板樁打入與拔除時應對周邊環境進行監測。
7．3．5 兼作截水帷幕的鉆孔咬合樁施工應符合下列規定：
1 宜采用軟切割全套管鉆機施工。
2 砂土中的全套管鉆孔咬合樁施工，應根據產生管涌的不同情況，采取相應的克服砂土管涌的技術措施，并應隨時觀察孔內地下水和穿越砂層的動態，按少取土多壓進的原則操作，確保套管超前。
3 套管底口應始終保持超前于開挖面2．5m以上；當遇套管底無法超前時，可向套管內注水來平衡第一序列樁混凝土的壓力，阻止管涌發生。
7．3．6 凍結法截水帷幕施工應符合下列規定：
1 凍結孔施工應具備可靠穩定的電源和預備電源。
2 凍結管接頭強度應滿足拔管和凍結壁變形作用要求，凍結管下入地層后應進行試壓。
3 凍結站安裝應進行管路密封性試驗，并應采取措施保證凍結站的冷卻效率；正式運轉后不得無故停止或減少供冷。
4 施工過程應采取措施減小成孔引起土層沉降，及時監測傾斜。
5 開挖前應對凍結壁的形成進行檢測分析，并對凍結運轉參數進行評估；檢驗合格以及施工準備工作就緒后應進行試開挖判定，具備開挖條件后可進行正式開挖。
6 開挖過程應維持地層的溫度穩定，并應對凍結壁進行位移和溫度監測。
7 凍結壁解凍過程中應對土層和周邊環境進行連續監測，必要時應對地層采取補償注漿等措施；凍結壁全部融化后應繼續監測直到沉降達到控制要求。
8 凍結工作結束后，應對遺留在地層中的凍結管進行填充和封孔，并應保留記錄。
9 凍結站拆除時應回收鹽水，不得隨意排放。
7．3．7 截水帷幕質量控制和保護應符合下列規定：
1 截水帷幕深度應滿足設計要求。
2 截水帷幕的平面位置、垂直度偏差應符合設計要求。
3 截水帷幕水泥摻入量和樁體質量應滿足設計要求。
4 帷幕的養護齡期應滿足設計要求。
5 支護結構變形量應滿足設計要求。
6 嚴禁土方開挖和運輸破壞截水帷幕。
7．3．8 截水措施失效時，可采用下列處理措施：
1 設置導流水管。
2 采用遇水膨脹材料或壓密注漿、聚氨酯注漿等方法堵漏。
3 快硬早強混凝土澆筑護墻。
4 在基坑外壁增設高壓旋噴或水泥土攪拌樁截水帷幕。
5 增設坑內降水和排水設施。
7．4 回 灌
7．4．1 宜根據場地地質條件和降深控制要求，按表7．4．1選擇回灌方法。

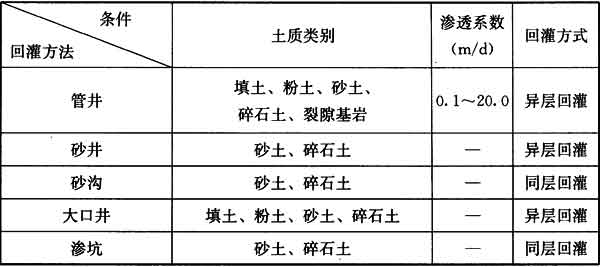

表7．4．1 地下水回灌方法
7．4．1 宜根據場地地質條件和降深控制要求，按表7．4．1選擇回灌方法。
7．4．2 應根據降水布置、出水量、現場條件建立回灌系統，回灌點應布置在被保護建筑與降水井之間，并應通過現場試驗確定回灌量和回灌工藝。
7．4．3 回灌注水量應保持穩定，在貯水箱進出口處應設置濾網，回灌水的水頭高度可根據回灌水量進行調整，嚴禁超灌引起濕陷事故。
7．4．4 回灌砂井中的砂宜選用不均勻系數為3～5的純凈中粗砂，含泥量不宜大于3％，灌砂量不少于井孔體積的95％。
7．4．5 回灌水水質不得低于原地下水水質標準，回灌不應造成區域性地下水質污染。
7．4．6 回灌管路產生堵塞時，應根據產生堵塞的原因，采取連續反沖洗方法、間歇停泵反沖洗與壓力灌水相結合的方法進行處理。
7．5 環境影響預測與預防
7．5．1 降水引起的基坑周邊環境影響預測宜包括下列內容：
1 地面沉降、塌陷。
2 建(構)筑物、地下管線開裂、位移、沉降、變形。
3 產生流砂、流土、管滲、潛蝕等。
7．5．2 可根據調查或?qū)崪y資料、工程經驗預測和判斷降水對基坑周邊環境影響；可根據建筑物結構形式、荷載大小、地基條件采用現行國家標準《建筑地基基礎設計規范》GB 50007規定的分層總和法，或采用單向固結法按下式估算降水引起的建筑物或地面沉降量：
(7．5．2 )
式中：S——降水引起的建筑物基礎或地面的沉降量；
——沉降計算經驗系數，應根據地區工程經驗取值；無經驗時，對軟土地層，宜取＝1．0～1．2，對一般地層可取0．6～1．0，對當量模量大于10MPa的土層、復合土層可取0．4～0．6，對密實砂層可取0．2～0．4；
——降水引起的地面下第i土層中點處的有效應力增量(kPa)；對黏性土，應取降水結束時土的有效應力增量；
△hi——第i層土的厚度；
Esi——按實際應力段確定的第i層土的壓縮模量(kPa)；
對采用地基處理的復合土層應按現行行業標準《建筑地基處理技術規范》JGJ 79規定的方法取值。
7．5．3 減少基坑降水對周邊環境影響的措施應符合下列規定：
1 應檢測帷幕截水效果，對滲漏點進行處理。
2 濾水管外宜包兩層60目井底布，外填礫料應保證設計厚度和質量，抽水含砂量應符合有關規范要求。
3 應通過調整降水井?dāng)?shù)量、間距或水泵設置深度，控制降水影響范圍，在保證地下水位降深達到要求時減少抽水量。
4 應限定單井出水流量，防止地下水流速過快帶動細砂涌入井內，造成地基土滲流破壞。
5 開始降水時水泵啟動，應根據與保護對象的距離按先遠后近的原則間隔進行；結束降水時關閉水泵，應按先近后遠的順序原則間隔進行。
