5 土釘墻
5．1 穩定性驗算

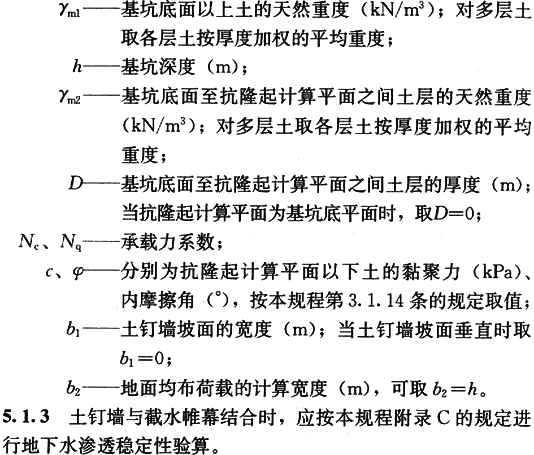

5．1．1 土釘墻應按下列規定對基坑開挖的各工況進行整體滑動穩定性驗算：
1 整體滑動穩定性可采用圓弧滑動條分法進行驗算。
2 采用圓弧滑動條分法時，其整體滑動穩定性應符合下列規定：

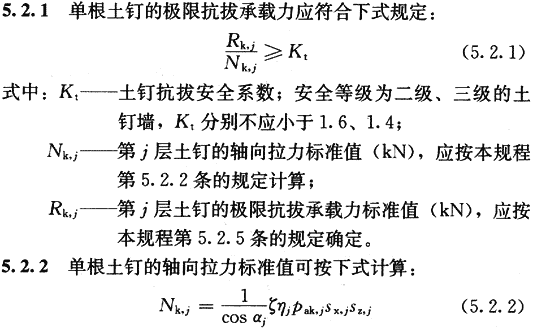

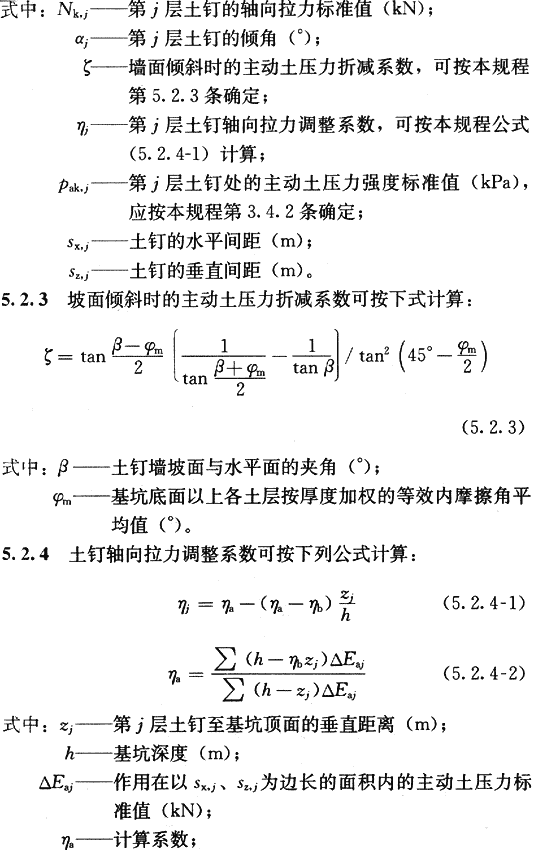

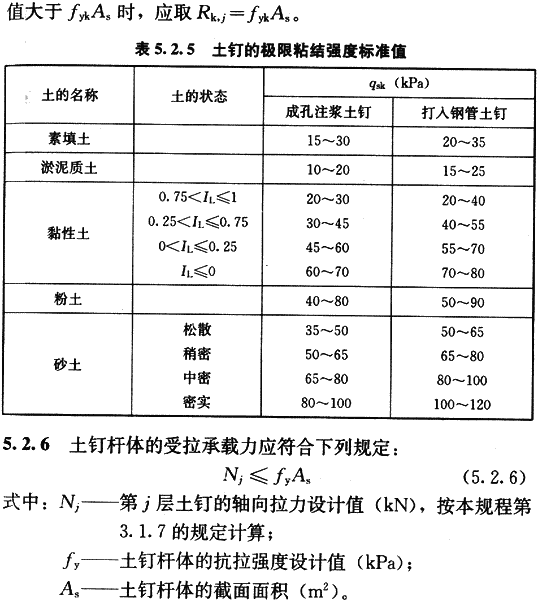

5．2 土釘承載力計算

5．3 構 造

5．3．1 土釘墻、預應力錨桿復合土釘墻的坡比不宜大于1：0. 2；當基坑較深、土的抗剪強度較低時，宜取較小坡比。對砂土、碎石土、松散填土，確定土釘墻坡度時應考慮開挖時坡面的局部自穩能力。微型樁、水泥土樁復合土釘墻，應采用微型樁、水泥土樁與土釘墻面層貼合的垂直墻面。
    注：土釘墻坡比指其墻面垂直高度與水平寬度的比值。
5．3．2 土釘墻宜采用洛陽鏟成孔的鋼筋土釘。對易塌孔的松散或稍密的砂土、稍密的粉土、填土，或易縮徑的軟土宜采用打入式鋼管土釘。對洛陽鏟成孔或鋼管土釘打入困難的土層，宜采用機械成孔的鋼筋土釘。
5．3．3 土釘水平間距和豎向間距宜為1m～2m；當基坑較深、土的抗剪強度較低時，土釘間距應取小值。土釘傾角宜為5°～20°。土釘長度應按各層土釘受力均勻、各土釘拉力與相應土釘極限承載力的比值相近的原則確定。
5．3．4 成孔注漿型鋼筋土釘?shù)臉?gòu)造應符合下列要求：
      1　成孔直徑宜取70mm～120mm；
      2 土釘鋼筋宜選用HRB400、HRB500鋼筋，鋼筋直徑宜取16mm～32mm；
      3 應沿土釘全長設置對中定位支架，其間距宜取1．5m～2．5m，土釘鋼筋保護層厚度不宜小于20mm；
      4 土釘孔注漿材料可采用水泥漿或水泥砂漿，其強度不宜低于20MPa。
5．3．5 鋼管土釘?shù)臉?gòu)造應符合下列要求：
      1 鋼管的外徑不宜小于48mm，壁厚不宜小于3mm；鋼管的注漿孔應設置在鋼管末端l／2～2l／3范圍內；每個注漿截面的注漿孔宜取2個，且應對稱布置，注漿孔的孔徑宜取5mm～8mm，注漿孔外應設置保護倒刺；
      2 鋼管的連接采用焊接時，接頭強度不應低于鋼管強度；鋼管焊接可采用數量不少于3根、直徑不小于16mm的鋼筋沿截面均勻分布拼焊，雙面焊接時鋼筋長度不應小于鋼管直徑的2倍。
      注：l為鋼管土釘?shù)目傞L度。
5．3．6 土釘墻高度不大于12m時，噴射混凝土面層的構造應符合下列要求：
      1 噴射混凝土面層厚度宜取80mm～100mm；
      2 噴射混凝土設計強度等級不宜低于C20；
      3 噴射混凝土面層中應配置鋼筋網和通長的加強鋼筋，鋼筋網宜采用HPB300級鋼筋，鋼筋直徑宜取6mm～10mm，鋼筋間距宜取150mm～250mm；鋼筋網間的搭接長度應大于300mm；加強鋼筋的直徑宜取14mm～20mm；當充分利用土釘桿體的抗拉強度時，加強鋼筋的截面面積不應小于土釘桿體截面面積的1／2。
5．3．7 土釘與加強鋼筋宜采用焊接連接，其連接應滿足承受土釘拉力的要求；當在土釘拉力作用下噴射混凝土面層的局部受沖切承載力不足時，應采用設置承壓鋼板等加強措施。
5．3．8 當土釘墻后存在滯水時，應在含水層部位的墻面設置泄水孔或采取其他疏水措施。
5．3．9 采用預應力錨桿復合土釘墻時，預應力錨桿應符合下列要求：
      1 宜采用鋼絞線錨桿；
      2 用于減小地面變形時，錨桿宜布置在土釘墻的較上部位；用于增強面層抵抗土壓力的作用時，錨桿應布置在土壓力較大及墻背土層較軟弱的部位；
      3 錨桿的拉力設計值不應大于土釘墻墻面的局部受壓承載力；
      4 預應力錨桿應設置自由段，自由段長度應超過土釘墻坡體的潛在滑動面；
      5 錨桿與噴射混凝土面層之間應設置腰梁連接，腰梁可采用槽鋼腰梁或混凝土腰梁，腰梁與噴射混凝土面層應緊密接觸，腰梁規格應根據錨桿拉力設計值確定；
      6 除應符合上述規定外，錨桿的構造尚應符合本規程第4．7節有關構造的規定。
5．3．10 采用微型樁垂直復合土釘墻時，微型樁應符合下列要求：
      1 應根據微型樁施工工藝對土層特性和基坑周邊環境條件的適用性選用微型鋼管樁、型鋼樁或灌注樁等樁型；
      2 采用微型樁時，宜同時采用預應力錨桿；
      3 微型樁的直徑、規格應根據對復合墻面的強度要求確定；采用成孔后插入微型鋼管樁、型鋼樁的工藝時，成孔直徑宜取130mm～300mm，對鋼管，其直徑宜取48mm～250mm，對工字鋼，其型號宜取Ⅰ10～Ⅰ22，孔內應灌注水泥漿或水泥砂漿并充填密實；采用微型混凝土灌注樁時，其直徑宜取200mm～300mm；
      4 微型樁的間距應滿足土釘墻施工時樁間土的穩定性要求；
      5 微型樁伸入坑底的長度宜大于樁徑的5倍，且不應小于1m；
      6 微型樁應與噴射混凝土面層貼合。
5．3．11 采用水泥土樁復合土釘墻時，水泥土樁應符合下列要求：
      1 應根據水泥土樁施工工藝對土層特性和基坑周邊環境條件的適用性選用攪拌樁、旋噴樁等樁型；
      2 水泥土樁伸入坑底的長度宜大于樁徑的2倍，且不應小于1m；
      3 水泥土樁應與噴射混凝土面層貼合；
      4 樁身28d無側限抗壓強度不宜小于1MPa；
      5 水泥土樁用作截水帷幕時，應符合本規程第7．2節對截水的要求。

5．4 施工與檢測

5．4．1 土釘墻應按土釘層數分層設置土釘、噴射混凝土面層、開挖基坑。
5．4．2 當有地下水時，對易產生流砂或塌孔的砂土、粉土、碎石土等土層，應通過試驗確定土釘施工工藝及其參數。
5．4．3 鋼筋土釘?shù)某煽讘?yīng)符合下列要求：
      1 土釘成孔范圍內存在地下管線等設施時，應在查明其位置并避開后，再進行成孔作業；
      2 應根據土層的性狀選用洛陽鏟、螺旋鉆、沖擊鉆、地質鉆等成孔方法，采用的成孔方法應能保證孔壁的穩定性、減小對孔壁的擾動；
      3 當成孔遇不明障礙物時，應停止成孔作業，在查明障礙物的情況并采取針對性措施后方可繼續成孔；
      4 對易塌孔的松散土層宜采用機械成孔工藝；成孔困難時，可采用注入水泥漿等方法進行護壁。
5．4．4 鋼筋土釘桿體的制作安裝應符合下列要求：
      1 鋼筋使用前，應調直并清除污銹；
      2 當鋼筋需要連接時，宜采用搭接焊、幫條焊連接；焊接應采用雙面焊，雙面焊的搭接長度或幫條長度不應小于主筋直徑的5倍，焊縫高度不應小于主筋直徑的0．3倍；
      3 對中支架的截面尺寸應符合對土釘桿體保護層厚度的要求，對中支架可選用直徑6mm～8mm的鋼筋焊制；
      4 土釘成孔后應及時插入土釘桿體，遇塌孔、縮徑時，應在處理后再插入土釘桿體。
5．4．5 鋼筋土釘?shù)淖{應符合下列要求：
      1 注漿材料可選用水泥漿或水泥砂漿；水泥漿的水灰比宜取0．5～0．55；水泥砂漿的水灰比宜取0．4～0．45，同時，灰砂比宜取0．5～1．0，拌合用砂宜選用中粗砂，按重量計的含泥量不得大于3％；
      2 水泥漿或水泥砂漿應拌合均勻，一次拌合的水泥漿或水泥砂漿應在初凝前使用；
      3 注漿前應將孔內殘留的虛土清除干凈；
      4 注漿應采用將注漿管插至孔底、由孔底注漿的方式，且注漿管端部至孔底的距離不宜大于200mm；注漿及拔管時，注漿管出漿口應始終埋入注漿液面內，應在新鮮漿液從孔口溢出后停止注漿；注漿后，當漿液液面下降時，應進行補漿。
5．4．6 打入式鋼管土釘?shù)氖┕?yīng)符合下列要求：
      1 鋼管端部應制成尖錐狀；鋼管頂部宜設置防止施打變形的加強構造；
      2 注漿材料應采用水泥漿；水泥漿的水灰比宜取0. 5～0．6；
      3 注漿壓力不宜小于0．6MPa；應在注漿至鋼管周圍出現返漿后停止注漿；當不出現返漿時，可采用間歇注漿的方法。
5．4．7 噴射混凝土面層的施工應符合下列要求：
      1 細骨料宜選用中粗砂，含泥量應小于3％；
      2 粗骨料宜選用粒徑不大于20mm的級配礫石；
      3 水泥與砂石的重量比宜取1：4～1：4．5，砂率宜取45％～55％，水灰比宜取0．4～0．45；
      4 使用速凝劑等外加劑時，應通過試驗確定外加劑摻量；
      5 噴射作業應分段依次進行，同一分段內應自下而上均勻噴射，一次噴射厚度宜為30mm～80mm；
      6 噴射作業時，噴頭應與土釘墻面保持垂直，其距離宜為0．6m～1．0m；
      7 噴射混凝土終凝2h后應及時噴水養護；
      8 鋼筋與坡面的間隙應大于20mm；
      9 鋼筋網可采用綁扎固定；鋼筋連接宜采用搭接焊，焊縫長度不應小于鋼筋直徑的10倍；
      10 采用雙層鋼筋網時，第二層鋼筋網應在第一層鋼筋網被噴射混凝土覆蓋后鋪設。
5．4．8 土釘墻的施工偏差應符合下列要求：
      1 土釘位置的允許偏差應為100mm；
      2 土釘傾角的允許偏差應為3°；
      3 土釘桿體長度不應小于設計長度；
      4 鋼筋網間距的允許偏差應為±30mm；
      5 微型樁樁位的允許偏差應為50mm；
      6 微型樁垂直度的允許偏差應為0．5％。
5．4．9 復合土釘墻中預應力錨桿的施工應符合本規程第4．8節的有關規定。微型樁的施工應符合現行行業標準《建筑樁基技術規范》JGJ 94的有關規定。水泥土樁的施工應符合本規程第7．2節的有關規定。
5．4．10 土釘墻的質量檢測應符合下列規定：
      1 應對土釘?shù)目拱纬休d力進行檢測，土釘檢測數量不宜少于土釘總數的1％，且同一土層中的土釘檢測數量不應少于3根；對安全等級為二級、三級的土釘墻，抗拔承載力檢測值分別不應小于土釘軸向拉力標準值的1．3倍、1．2倍；檢測土釘應采用隨機抽樣的方法選??；檢測試驗應在注漿固結體強度達到10MPa或達到設計強度的70％后進行，應按本規程附錄D的試驗方法進行；當檢測的土釘不合格時，應擴大檢測數量；
      2 應進行土釘墻面層噴射混凝土的現場試塊強度試驗，每500m²噴射混凝土面積的試驗數量不應少于一組，每組試塊不應少于3個；
      3 應對土釘墻的噴射混凝土面層厚度進行檢測，每500m²噴射混凝土面積的檢測數量不應少于一組，每組的檢測點不應少于3個；全部檢測點的面層厚度平均值不應小于厚度設計值，最小厚度不應小于厚度設計值的80％；
      4 復合土釘墻中的預應力錨桿，應按本規程第4．8．8條的規定進行抗拔承載力檢測；
      5 復合土釘墻中的水泥土攪拌樁或旋噴樁用作截水帷幕時，應按本規程第7．2．14條的規定進行質量檢測。
