建筑基坑支護技術規程（附錄A 錨桿抗拔試驗要點）
A. 1 一般規定
A. 1．1 試驗錨桿的參數、材料、施工工藝及其所處的地質條件應與工程錨桿相同。
A. 1．2 錨桿抗拔試驗應在錨固段注漿固結體強度達到15MPa或達到設計強度的75％后進行。
A. 1．3 加載裝置(千斤頂、油壓系統)的額定壓力必須大于最大試驗壓力，且試驗前應進行標定。
A．1．4 加載反力裝置的承載力和剛度應滿足最大試驗荷載的要求，加載時千斤頂應與錨桿同軸。
A. 1．5 計量儀表(位移計、壓力表)的精度應滿足試驗要求。
A. 1．6 試驗錨桿宜在自由段與錨固段之間設置消除自由段摩阻力的裝置。
A. 1．7 最大試驗荷載下的錨桿桿體應力，不應超過其極限強度標準值的0．85倍。
A. 2 基本試驗
A. 2．1 同一條件下的極限抗拔承載力試驗的錨桿數量不應少于3根。
A. 2．2 確定錨桿極限抗拔承載力的試驗，最大試驗荷載不應小于預估破壞荷載，且試驗錨桿的桿體截面面積應符合本規程第A. 1．7 條對錨桿桿體應力的規定。必要時，可增加試驗錨桿的桿體截面面積。

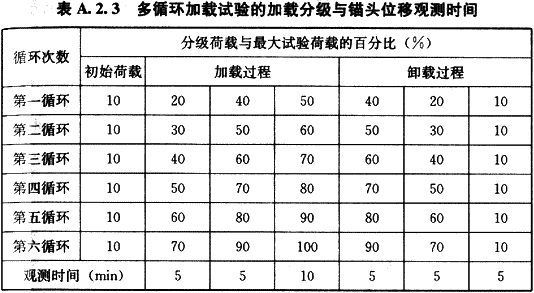

A. 2．3 錨桿極限抗拔承載力試驗宜采用多循環加載法，其加載分級和錨頭位移觀測時間應按表A. 2．3確定。
A. 2．4 當錨桿極限抗拔承載力試驗采用單循環加載法時，其加載分級和錨頭位移觀測時間應按本規程表A. 2．3中每一循環的最大荷載及相應的觀測時間逐級加載和卸載。
A．2．5 錨桿極限抗拔承載力試驗，其錨頭位移測讀和加卸載應符合下列規定：
1 初始荷載下，應測讀錨頭位移基準值3次，當每間隔5min的讀數相同時，方可作為錨頭位移基準值；
2 每級加、卸載穩定后，在觀測時間內測讀錨頭位移不應少于3次；
3 在每級荷載的觀測時間內，當錨頭位移增量不大于0.1mm時，可施加下一級荷載；否則應延長觀測時間，并應每隔30min測讀錨頭位移1次，當連續兩次出現1h內的錨頭位移增量小于0．1mm時，可施加下一級荷載；
4 加至最大試驗荷載后，當未出現本規程第A. 2．6條規定的終止加載情況，且繼續加載后滿足本規程第A. 1．7條對錨桿桿體應力的要求時，宜繼續進行下一循環加載，加卸載的各分級荷載增量宜取最大試驗荷載的10％。
A. 2．6 錨桿試驗中遇下列情況之一時，應終止繼續加載：
1 從第二級加載開始，后一級荷載產生的單位荷載下的錨頭位移增量大于前一級荷載產生的單位荷載下的錨桿位移增量的5倍；
2 錨頭位移不收斂；
3 錨桿桿體破壞。
A. 2．7 多循環加載試驗應繪制錨桿的荷載-位移(Q-s)曲線、荷載-彈性位移(Q-se)曲線和荷載-塑性位移(Q-sp)曲線。錨桿的位移不應包括試驗反力裝置的變形。
A. 2．8 錨桿極限抗拔承載力標準值應按下列方法確定：
1 錨桿的極限抗拔承載力，在某級試驗荷載下出現本規程第A. 2．6條規定的終止繼續加載情況時，應取終止加載時的前一級荷載值；未出現時，應取終止加載時的荷載值；
2 參加統計的試驗錨桿，當極限抗拔承載力的極差不超過其平均值的30％時，錨桿極限抗拔承載力標準值可取平均值；當級差超過平均值的30％時，宜增加試驗錨桿數量，并應根據級差過大的原因，按實際情況重新進行統計后確定錨桿極限抗拔承載力標準值。
A. 3 蠕變試驗
A. 3．1 蠕變試驗的錨桿數量不應少于三根。

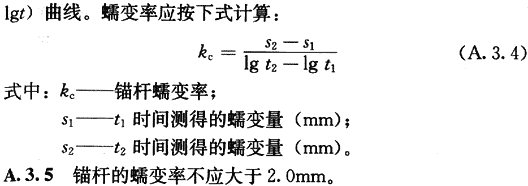

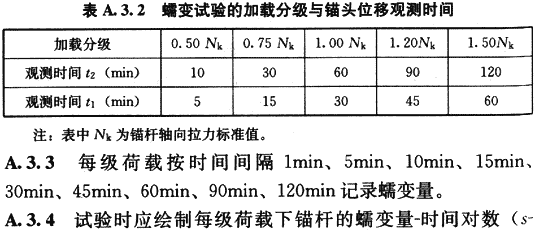

A. 3．2 蠕變試驗的加載分級和錨頭位移觀測時間應按表A. 3．2確定。在觀測時間內荷載必須保持恒定。
A. 4 驗收試驗
A. 4．1 錨桿抗拔承載力檢測試驗，最大試驗荷載不應小于本規程第4．8．8條規定的抗拔承載力檢測值。
A. 4．2 錨桿抗拔承載力檢測試驗可采用單循環加載法，其加載分級和錨頭位移觀測時間應按表A. 4．2確定。
A. 4．3 錨桿抗拔承載力檢測試驗，其錨頭位移測讀和加、卸載應符合下列規定：
1 初始荷載下，應測讀錨頭位移基準值3次，當每間隔5min的讀數相同時，方可作為錨頭位移基準值；
2 每級加、卸載穩定后，在觀測時間內測讀錨頭位移不應少于3次；
3 當觀測時間內錨頭位移增量不大于1．0mm時，可視為位移收斂；否則，觀測時間應延長至60min，并應每隔10min測讀錨頭位移1次；當該60min內錨頭位移增量小于2．0mm時，可視為錨頭位移收斂，否則視為不收斂。
A．4．4 錨桿試驗中遇本規程第A. 2．6條規定的終止繼續加載情況時，應終止繼續加載。
A. 4．5 單循環加載試驗應繪制錨桿的荷載-位移(Q-s)曲線。錨桿的位移不應包括試驗反力裝置的變形。
A. 4．6 檢測試驗中，符合下列要求的錨桿應判定合格：
1 在抗拔承載力檢測值下，錨桿位移穩定或收斂；
2 在抗拔承載力檢測值下測得的彈性位移量應大于桿體自由段長度理論彈性伸長量的80％。
