建筑基坑支護技術規程（附錄D 土釘抗拔試驗要點）
D. 0．1 試驗土釘?shù)膮?shù)、材料、施工工藝及所處的地質條件應與工程土釘相同。
D．0．2 土釘抗拔試驗應在注漿固結體強度達到10MPa或達到設計強度的70％后進行。
D. 0．3 加載裝置(千斤頂、油壓系統)的額定壓力必須大于最大試驗壓力，且試驗前應進行標定。
D. 0．4 加荷反力裝置的承載力和剛度應滿足最大試驗荷載的要求，加載時千斤頂應與土釘同軸。
D. 0．5 計量?jī)x表(位移計、壓力表)的精度應滿足試驗要求。
D. 0．6 在土釘墻面層上進行試驗時，試驗土釘應與噴射混凝土面層分離。
D．0．7 最大試驗荷載下的土釘桿體應力不應超過其屈服強度標準值。
D. 0．8 同一條件下的極限抗拔承載力試驗的土釘數量不應少于3根。
D. 0．9 確定土釘極限抗拔承載力的試驗，最大試驗荷載不應小于預估破壞荷載，且試驗土釘?shù)臈U體截面面積應符合本規程第D. 0．7條對土釘桿體應力的規定。必要時，可增加試驗土釘?shù)臈U體截面面積。
D. 0．10 土釘抗拔承載力檢測試驗，最大試驗荷載不應小于本規程第5．4．10條規定的抗拔承載力檢測值。

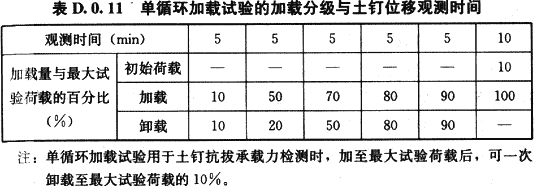

D. 0．11 確定土釘極限抗拔承載力的試驗和土釘抗拔承載力檢測試驗可采用單循環加載法，其加載分級和土釘位移觀測時間應按表D．0．11確定。
D. 0．12 土釘極限抗拔承載力試驗，其土釘位移測讀和加卸載應符合下列規定：
1 初始荷載下，應測讀土釘位移基準值3次，當每間隔5min的讀數相同時，方可作為土釘位移基準值；
2 每級加、卸載穩定后，在觀測時間內測讀土釘位移不應少于3次；
3 在每級荷載的觀測時間內，當土釘位移增量不大于0．1mm時，可施加下一級荷載；否則應延長觀測時間，并應每隔30min測讀土釘位移1次；當連續兩次出現1h內的土釘位移增量小于0．1mm時，可施加下一級荷載。
D. 0. 13 土釘抗拔承載力檢測試驗，其土釘位移測讀和加、卸載應符合下列規定：
1 初始荷載下，應測讀土釘位移基準值3次，當每間隔5min的讀數相同時，方可作為土釘位移基準值；
2 每級加、卸載穩定后，在觀測時間內測讀土釘位移不應少于3次；
3 當觀測時間內土釘位移增量不大于1．0mm時，可視為位移收斂；否則，觀測時間應延長至60min，并應每隔10min測讀土釘位移1次；當該60min內土釘位移增量小于2．0mm時，可視為土釘位移收斂，否則視為不收斂。
D. 0．14 土釘試驗中遇下列情況之一時，應終止繼續加載：
1 從第二級加載開始，后一級荷載產生的單位荷載下的土釘位移增量大于前一級荷載產生的單位荷載下的土釘位移增量的5倍；
2 土釘位移不收斂；
3 土釘桿體破壞。
D. 0．15 試驗應繪制土釘?shù)暮奢d-位移(Q-s)曲線。土釘?shù)奈灰撇粦?yīng)包括試驗反力裝置的變形。
D. 0．16 土釘極限抗拔承載力標準值應按下列方法確定：
1 土釘?shù)臉O限抗拔承載力，在某級試驗荷載下出現本規程D. 0．14條規定的終止繼續加載情況時，應取終止加載時的前一級荷載值；未出現時，應取終止加載時的荷載值；
2 參加統計的試驗土釘，當滿足其級差不超過平均值的30％時，土釘極限抗拔承載力標準值可取平均值；當級差超過平均值的30％時，宜增加試驗土釘數量，并應根據級差過大的原因，按實際情況重新進行統計后確定土釘極限抗拔承載力標準值。
D. 0．17 檢測試驗中，在抗拔承載力檢測值下，土釘位移穩定或收斂應判定土釘合格。
