建筑基坑支護技術規程(第八章 基坑開挖與監測)
8 基坑開挖與監測
8.1 基坑開挖
8.1.1 基坑開挖應符合下列規定:
1 當支護結構構件強度達到開挖階段的設計強度時,方可下挖基坑;對采用預應力錨桿的支護結構,應在錨桿施加預加力后,方可下挖基坑;對土釘墻,應在土釘、噴射混凝土面層的養護時間大于2d后,方可下挖基坑;
2 應按支護結構設計規定的施工順序和開挖深度分層開挖;
3 錨桿、土釘?shù)氖┕ぷ鳂I(yè)面與錨桿、土釘?shù)母卟畈灰舜笥?00mm;
4 開挖時,挖土機械不得碰撞或損害錨桿、腰梁、土釘墻面、內支撐及其連接件等構件,不得損害已施工的基礎樁;
5 當基坑采用降水時,應在降水后開挖地下水位以下的土方;
6 當開挖揭露的實際土層性狀或地下水情況與設計依據的勘察資料明顯不符,或出現異常現象、不明物體時,應停止開挖,在采取相應處理措施后方可繼續開挖;
7 挖至坑底時,應避免擾動基底持力土層的原狀結構。
8.1.2 軟土基坑開挖除應符合本規程第8.1.1條的規定外,尚應符合下列規定:
1 應按分層、分段、對稱、均衡、適時的原則開挖;
2 當主體結構采用樁基礎且基礎樁已施工完成時,應根據開挖面下軟土的性狀,限制每層開挖厚度,不得造成基礎樁偏位;
3 對采用內支撐的支護結構,宜采用局部開槽方法澆筑混凝上支撐或安裝鋼支撐;開挖到支撐作業面后,應及時進行支撐的施工;
4 對重力式水泥土墻,沿水泥土墻方向應分區段開挖,每一開挖區段的長度不宜大于40m。
8.1. 3 當基坑開挖面上方的錨桿、土釘、支撐未達到設計要求時,嚴禁向下超挖土方。
8.1.4 采用錨桿或支撐的支護結構,在未達到設計規定的拆除條件時,嚴禁拆除錨桿或支撐。
8.1.5 基坑周邊施工材料、設施或車輛荷載嚴禁超過設計要求的地面荷載限值。
8.1.6 基坑開挖和支護結構使用期內,應按下列要求對基坑進行維護:
1 雨期施工時,應在坑頂、坑底采取有效的截排水措施;對地勢低洼的基坑,應考慮周邊匯水區域地面徑流向基坑匯水的影響;排水溝、集水井應采取防滲措施;
2 基坑周邊地面宜作硬化或防滲處理;
3 基坑周邊的施工用水應有排放措施,不得滲入土體內;
4 當坑體滲水、積水或有滲流時,應及時進行疏導、排泄、截斷水源;
5 開挖至坑底后,應及時進行混凝土墊層和主體地下結構施工;
6 主體地下結構施工時,結構外墻與基坑側壁之間應及時回填。
8.1.7 支護結構或基坑周邊環境出現本規程第8.2.23條規定的報警情況或其他險情時,應立即停止開挖,并應根據危險產生的原因和可能進一步發展的破壞形式,采取控制或加固措施。危險消除后,方可繼續開挖。必要時,應對危險部位采取基坑回填、地面卸土、臨時支撐等應急措施。當危險由地下水管道滲漏、坑體滲水造成時,應及時采取截斷滲漏水源、疏排滲水等措施。
8.2 基坑監測

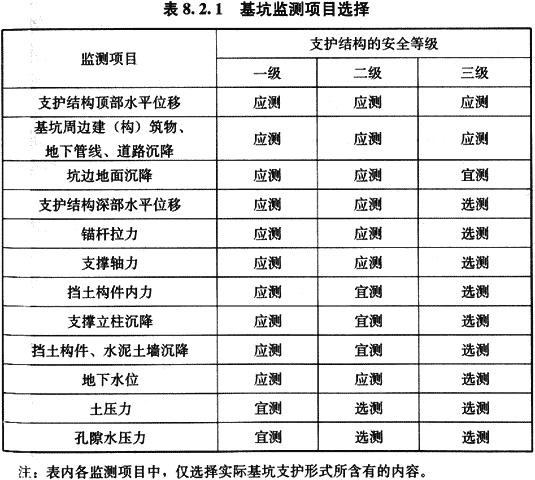

8.2.1 基坑支護設計應根據支護結構類型和地下水控制方法,按表8.2.1選擇基坑監測項目,并應根據支護結構的具體形式、基坑周邊環境的重要性及地質條件的復雜性確定監測點部位及數量。選用的監測項目及其監測部位應能夠反映支護結構的安全狀態和基坑周邊環境受影響的程度。
8.2.2 安全等級為一級、二級的支護結構,在基坑開挖過程與支護結構使用期內,必須進行支護結構的水平位移監測和基坑開挖影響范圍內建(構)筑物、地面的沉降監測。
8.2.3 支擋式結構頂部水平位移監測點的間距不宜大于20m,土釘墻、重力式擋墻頂部水平位移監測點的間距不宜大于15m,且基坑各邊的監測點不應少于3個?;又苓呌薪ㄖ锏牟课?、基坑各邊中部及地質條件較差的部位應設置監測點。
8.2.4 基坑周邊建筑物沉降監測點應設置在建筑物的結構墻、柱上,并應分別沿平行、垂直于坑邊的方向上布設。在建筑物鄰基坑一側,平行于坑邊方向上的測點間距不宜大于15m。垂直于坑邊方向上的測點,宜設置在柱、隔墻與結構縫部位。垂直于坑邊方向上的布點范圍應能反映建筑物基礎的沉降差。必要時,可在建筑物內部布設測點。
8.2.5 地下管線沉降監測,當采用測量地面沉降的間接方法時,其測點應布設在管線正上方。當管線上方為剛性路面時,宜將測點設置于剛性路面下。對直埋的剛性管線,應在管線節點、豎井及其兩側等易破裂處設置測點。測點水平間距不宜大于20m。
8. 2.6 道路沉降監測點的間距不宜大于30m,且每條道路的監測點不應少于3個。必要時,沿道路寬度方向可布設多個測點。
8. 2.7 對坑邊地面沉降、支護結構深部水平位移、錨桿拉力、支撐軸力、立柱沉降、擋土構件沉降、水泥土墻沉降、擋土構件內力、地下水位、土壓力、孔隙水壓力進行監測時,監測點應布設在鄰近建筑物、基坑各邊中部及地質條件較差的部位,監測點或監測面不宜少于3個。
8.2.8 坑邊地面沉降監測點應設置在支護結構外側的土層表面或柔性地面上。與支護結構的水平距離宜在基坑深度的0.2倍范圍以內。有條件時,宜沿坑邊垂直方向在基坑深度的(1~2)倍范圍內設置多個測點,每個監測面的測點不宜少于5個。
8.2.9 采用測斜管監測支護結構深部水平位移時,對現澆混凝土擋土構件,測斜管應設置在擋土構件內,測斜管深度不應小于擋土構件的深度;對土釘墻、重力式擋墻,測斜管應設置在緊鄰支護結構的土體內,測斜管深度不宜小于基坑深度的1.5倍。測斜管頂部應設置水平位移監測點。
8.2.10 錨桿拉力監測宜采用測量錨桿桿體總拉力的錨頭壓力傳感器。對多層錨桿支擋式結構,宜在同一剖面的每層錨桿上設置測點。
8.2.11 支撐軸力監測點宜設置在主要支撐構件、受力復雜和影響支撐結構整體穩定性的支撐構件上。對多層支撐支擋式結構,宜在同一剖面的每層支撐上設置測點。
8.2.12 擋土構件內力監測點應設置在最大彎矩截面處的縱向受拉鋼筋上。當擋土構件采用沿豎向分段配置鋼筋時,應在鋼筋截面面積減小且彎矩較大部位的縱向受拉鋼筋上設置測點。
8.2.13 支撐立柱沉降監測點宜設置在基坑中部、支撐交匯處及地質條件較差的立柱上。
8.2.14 當擋土構件下部為軟弱持力土層,或采用大傾角錨桿時,宜在擋土構件頂部設置沉降監測點。
8.2.15 當監測地下水位下降對基坑周邊建筑物、道路、地面等沉降的影響時,地下水位監測點應設置在降水井或截水帷幕外側且宜盡量靠近被保護對象?;觾?nèi)地下水位的監測點可設置在基坑內或相鄰降水井之間。當有回灌井時,地下水位監測點應設置在回灌井外側。水位觀測管的濾管應設置在所測含水層內。
8.2.16 各類水平位移觀測、沉降觀測的基準點應設置在變形影響范圍外,且基準點數量不應少于兩個。
8.2.17 基坑各監測項目采用的監測儀器的精度、分辨率及測量精度應能反映監測對象的實際狀況。
8.2.18 各監測項目應在基坑開挖前或測點安裝后測得穩定的初始值,且次數不應少于兩次。
8.2.19 支護結構頂部水平位移的監測頻次應符合下列要求:
1 基坑向下開挖期間,監測不應少于每天一次,直至開挖停止后連續三天的監測數值穩定;
2 當?shù)孛?、支護結構或周邊建筑物出現裂縫、沉降,遇到降雨、降雪、氣溫驟變,基坑出現異常的滲水或漏水,坑外地面荷載增加等各種環境條件變化或異常情況時,應立即進行連續監測,直至連續三天的監測數值穩定;
3 當位移速率大于前次監測的位移速率時,則應進行連續監測;
4 在監測數值穩定期間,應根據水平位移穩定值的大小及工程實際情況定期進行監測。
8.2.20 支護結構頂部水平位移之外的其他監測項目,除應根據支護結構施工和基坑開挖情況進行定期監測外,尚應在出現下列情況時進行監測,直至連續三天的監測數值穩定。
1 出現本規程第8.2.19條第2、3款的情況時;
2 錨桿、土釘或擋土構件施工時,或降水井抽水等引起地下水位下降時,應進行相鄰建筑物、地下管線、道路的沉降測。
8.2.21 對基坑監測有特殊要求時,各監測項目的測點布置、量測精度、監測頻度等應根據實際情況確定。
8.2.22 在支護結構施工、基坑開挖期間以及支護結構使用期內,應對支護結構和周邊環境的狀況隨時進行巡查,現場巡查時應檢查有無下列現象及其發展情況:
1 基坑外地面和道路開裂、沉陷;
2 基坑周邊建(構)筑物、圍墻開裂、傾斜;
3 基坑周邊水管漏水、破裂,燃氣管漏氣;
4 擋土構件表面開裂;
5 錨桿錨頭松動,錨具夾片滑動,腰梁及支座變形,連接破損等;
6 支撐構件變形、開裂;
7 土釘墻土釘滑脫,土釘墻面層開裂和錯動;
8 基坑側壁和截水帷幕滲水、漏水、流砂等;
9 降水井抽水異常,基坑排水不通暢。
8.2.23 基坑監測數據、現場巡查結果應及時整理和反饋。當出現下列危險征兆時應立即報警:
1 支護結構位移達到設計規定的位移限值;
2 支護結構位移速率增長且不收斂;
3 支護結構構件的內力超過其設計值;
4 基坑周邊建(構)筑物、道路、地面的沉降達到設計規定的沉降、傾斜限值;基坑周邊建(構)筑物、道路、地面開裂;
5 支護結構構件出現影響整體結構安全性的損壞;
6 基坑出現局部坍塌;
7 開挖面出現隆起現象;
8 基坑出現流土、管涌現象。
